SWDP – LINEARLEUCHTE (PROJEKTOR)
PRODUKTMERKMALE:
Integrierte lineare LED-Leuchte aus Aluminium, basierend auf einem Optiksystem kombiniert mit einem rotierenden LED-Modul. Projektormodule können in jede Richtung geneigt, gedreht und eingestellt werden. Der verbleibende Teil der SWDP-Leuchte ist eine Standard-SWDD-Linie.
| LEISTUNG | 15 – 30 W* |
| SPANNUNG | 220-240 V – 50/60 Hz |
| STROMVERSORGUNG | OSRAM, PHILIPS, TRIDONIC * |
| MANAGEMENT | EIN-AUS / DALI / DIMM |
| LEBENSDAUER | L80/B10 50.000h |
| GEHÄUSE | Aluminuim |
| FARBE | Silber / Schwarz / Weiß |
| INSTALLATION | Einzeln / Linear / Tragschienen |
| IP-SCHUTZ | IP 20 / IP 44 |
| UMGEBUNGSTEMPERATUR | -25° … +35°* |
Herunterladen
* Parameter abhängig von der Leuchtenkonfiguration
** Detaillierte Leuchtenkarte nach Angabe der Konfiguration und Parameter verfügbar
***CE- und RoHS-Konformitätserklärung und Zertifikate, auf Anfrage erhältlich
**** IP über 20, nur nach Montage von Abdeckungen oder in einer Schiene
LEUCHTENDATEN:
| LICHTFARBE | 3200 / 4000 / 5200 / 5700 / 6500 / SP K* |
| STRAHLWINKEL | 30° / 60° / 90° / 30×90° / LA / LAA * |
| LICHTSTROM | 2400- 4650lm lm* |
| CRI FAKTOR | Ra >80 / Ra >90* |
| MACADAM-KONSISTENZ | < 3 SDCM |
| UGR FAKTOR | < 22 UGR |
LICHTFARBE *:
LICHTVERTEILUNG:
ÜBER EUROLINE
Eines der Schlüsselprodukte, die vollständig von Euroledlighting entwickelt, patentiert und hergestellt werden, ist ein integriertes lineares LED-System namens Euroline.
Das lineare Beleuchtungssystem Euroledlighting wird seit über 10 Jahren entwickelt, modifiziert und erweitert. Heute besteht das System aus mehreren Dutzend Elementen, darunter über 20 Arten von Profilen, Beschlägen, Schienen und Zubehör.
Tragschienen und Leuchten der Euroline-Familie bestehen vollständig aus Aluminium. Dieses System ist eine weltweit innovative Lösung – es ermöglicht eine sehr schnelle und werkzeuglose Montage von Leuchten und anderen Beleuchtungssystemkomponenten an der Tragschiene. Diese Lösung konkurriert mit allen bekannten Tragschienensystemen am Markt.
PROJEKTORFUNKTIONEN:
- Lineare Leuchten und LED-Projektoren in einem einheitlichen und ästhetischen System
- Es sind keine teuren Tragschienen und zusätzliche Installationen erforderlich
- Bewegliche Teile aus hochwertigsten Materialien, darunter Scharniere mit einstellbarer Neigungskraft und Kugellager
- Die Steuerung von Linien und Projektoren erfolgt z.B. über DALI
- Modulares System, das die Neukonfiguration eines gesamten Leuchtensystems ermöglicht
- Große Auswahl an optischen Diffusoren und Abstrahlwinkeln
- Lichtstrom eines einzelnen Projektors bis zu 5000 lm
- Lichtausbeute der Projektoren bis 170lm/W
- Lichtausbeute der Linie bis zu 180lm/W
LICHTLINIEN & PROJEKTOREN
SWD-Leuchten können zu Lichtbändern kombiniert werden. Es ist die Lösung, die am häufigsten in Gewerbeflächen eingesetzt wird. Unser Linearsystem ist die am schnellsten montierte Lösung auf dem Markt, vor allem aufgrund der Montagelösungen, Plug-and-Play, Systemgewicht (Aluminium) und Länge der Abschnitte (bis zu 4 m). Das Linearsystem zeichnet sich außerdem durch kostengünstige elektrische Steckverbinder bzw. Endkappen aus.
Die neueste ergänzende Lösung besteht darin, Lichtlinien mit Projektoren zu verbinden. Bei dieser Lösung sind die Projektoren auf den gleichen LED-Modulen aufgebaut wie die lineare Leuchte. Bei den Linienelementen handelt es sich um ein System aus zwei oder drei LED-Modulen (andere Anzahl auf Anfrage). Jedes der einzelnen Module kann in jede Richtung geneigt oder gedreht werden. Der Rest des Systems sind Standard-Lichtlinien.
MASSE:
| INDEX | LÄNGE | BREITE | HÖHE |
| SWDP[M][C]09… | 860mm | 80mm | 77mm |
| SWDP[M][C]12… | 1145mm | 80mm | 77mm |
| SWDP[M][C]14… | 1440mm | 80mm | 77mm |
| SWDP[M][C]17… | 1720mm | 80mm | 77mm |
| SWDP[M][C]20… | 2002mm | 80mm | 77mm |
| SWDP[M][C]23… | 2290mm | 80mm | 77mm |
| SWDP[M][C]28… | 2860mm | 80mm | 77mm |
| SWDP[M][C]34… | 3435mm | 80mm | 77mm |
| SWDP[M][C]40… | 4008mm | 80mm | 77mm |

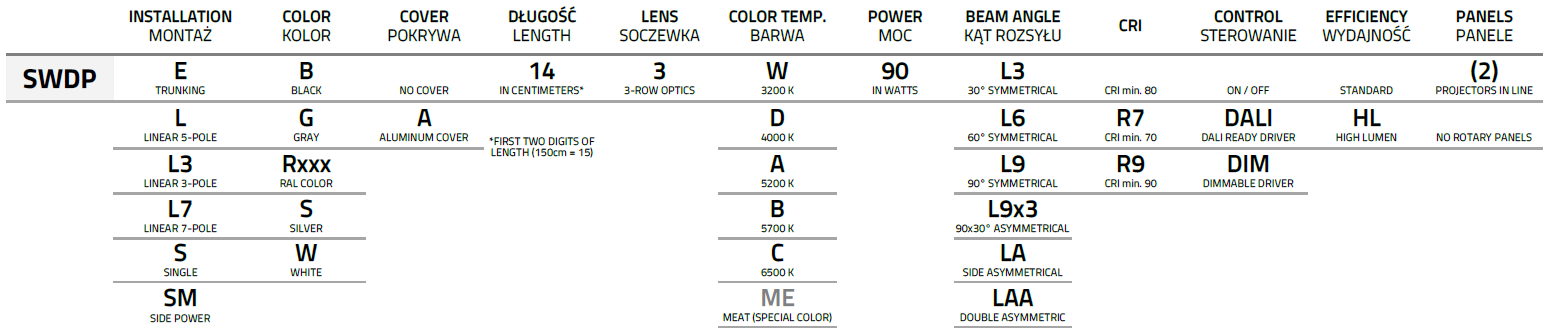

INDEXIERSYSTEM
