SWDSD – LINEARLEUCHTE (QUADRAT)
PRODUKTMERKMALE:
Leuchten zur Einzelmontage, als durchgehende Schnellmontagelinie oder zum Einbau in SWE-Montage- und Stromschienen. Leuchten dieser Produktgruppe basieren auf einem Aluminium-Hauptprofil mit rechteckigem Querschnitt (gerade Boli). Integrierte lineare LED-Leuchte, bei der der Diffusor aus einer dreireihigen Optik besteht (abgedichtet für die Klassen IP54-IP65). Eine große Auswahl an Optiken mit unterschiedlichen Abstrahlwinkeln (Lichtkörper) ermöglicht eine optimale Anpassung der Lichteinfallsrichtung. Eine Leuchte für den vielseitigen Einsatz. Die Parameter der Leuchten reichen von: Länge 0,58–5,8 m (alle 0,29 m), Lichtstrom bis 48.000 lm, Effizienz bis 190 lm/W. Je nach Konfiguration und Ausstattung der Leuchte ist eine Lebensdauer von bis zu 100.000 Stunden für L80B10 und Betriebstemperaturparameter -40° … +65° möglich. Leuchten dieser Gruppe können mit Dichtheitsklassen bis IP65 gefertigt werden. Leuchten, die gemäß den Richtlinien des Kunden und den Anforderungen eines bestimmten Projekts (Installation) konfiguriert, ausgestattet und hergestellt werden.
| LEISTUNG | 20 – 300 W* |
| SPANNUNG | 220-240 V – 50/60 Hz |
| STROMVERSORGUNG | OSRAM, PHILIPS, TRIDONIC * |
| MANAGEMENT | EIN-AUS / DALI / DIMM |
| LEBENSDAUER | L80/B10 50.000h – 100.000h* |
| GEHÄUSE | Aluminuim |
| FARBE | Silber / Schwarz / Weiß |
| INSTALLATION | Einzeln / Linear / Tragschienen / Track |
| IP-SCHUTZ | IP 20 / IP 44 |
| UMGEBUNGSTEMPERATUR | -25° … +35° or -40° … +65°* |
Herunterladen
* Parameter abhängig von der Leuchtenkonfiguration
** Detaillierte Leuchtenkarte nach Angabe der Konfiguration und Parameter verfügbar
***CE- und RoHS-Konformitätserklärung und Zertifikate, auf Anfrage erhältlich
**** IP über 20, nur nach Montage von Abdeckungen oder in einer Schiene
LEUCHTENDATEN:
| LICHTFARBE | 3200 / 4000 / 5200 / 5700 / 6500 / SP K* |
| STRAHLWINKEL | 30° / 60° / 90° / 30×90° / LA / LAA * |
| LICHTSTROM | 3400 – 48000 lm* |
| CRI FAKTOR | Ra >80 / Ra >90* |
| MACADAM-KONSISTENZ | < 3 SDCM |
| UGR FAKTOR | < 22 UGR |
LICHTFARBE *:
LICHTVERTEILUNG:
ÜBER EUROLINE
Eines der Schlüsselprodukte, die vollständig von Euroledlighting entwickelt, patentiert und hergestellt werden, ist ein integriertes lineares LED-System namens Euroline.
Das lineare Beleuchtungssystem Euroledlighting wird seit über 10 Jahren entwickelt, modifiziert und erweitert. Heute besteht das System aus mehreren Dutzend Elementen, darunter über 20 Arten von Profilen, Beschlägen, Schienen und Zubehör.
Tragschienen und Leuchten der Euroline-Familie bestehen vollständig aus Aluminium. Dieses System ist eine weltweit innovative Lösung – es ermöglicht eine sehr schnelle und werkzeuglose Montage von Leuchten und anderen Beleuchtungssystemkomponenten an der Tragschiene. Diese Lösung konkurriert mit allen bekannten Tragschienensystemen am Markt.
SYSTEMVORTEILE
- Für die Installation des Euroline-Systems sind keine Werkzeuge erforderlich. einfach einstecken und loslegen!
- Schnelle, einfache und intuitive Installationsmethode, die Zeit und Kosten erheblich reduziert
- Systemverbinder, Buchsen und Stecker von WAGO
- Lichteffizienz bis zu 190 lm/W (netto)
- Anpassung der Leuchten an die Bedürfnisse des Kunden (vollständige Optimierung des Projekts)
- Vollständiges Spektrum der Lichttemperatur, einschließlich spezieller, nicht standardmäßiger Farben
- Vielfältige Installations- oder Stromversorgungsmöglichkeiten
- Kontrolle & Management mittels ex. DALI-Protokoll
- 3 Standardgehäusefarben (Silber, Weiß, Schwarz); Sonderfarben – auf Anfrage aus der RAL-Palette erhältlich
EINZELNE INSTALLATIONEN
SWD-Leuchten können einzeln als Pendel- oder Anbauleuchte montiert werden. Die Parameter der Armaturen werden jeweils vollständig auf die Projektzwecke optimiert. Dies gilt für: Lichtstrom, Abstrahlwinkel, Farbtemperatur bzw. Farbwiedergabeindex, Management, UGR und sogar Gehäusefarben.
DURCHGEHENDE LICHTLINIEN
SWD-Leuchten können zu Lichtbändern kombiniert werden. Es ist die Lösung, die am häufigsten in Gewerbeflächen eingesetzt wird. Unser Linearsystem ist die am schnellsten montierte Lösung auf dem Markt, vor allem aufgrund der Montagelösungen, Plug-and-Play, Systemgewicht (Aluminium) und Länge der Abschnitte (bis zu 4 m). Das Linearsystem zeichnet sich außerdem durch kostengünstige elektrische Steckverbinder bzw. Endkappen aus.
INSTALLATION DER TRÄGERSCHIENEN
Der Einbau von Beleuchtungskörpern und anderen Geräten in Tragschienen ist eine der grundlegenden und beliebtesten Montagemethoden an Lagerobjekten, Logistikstandorten, Produktionsstätten oder Gewerbeflächen. Das System bietet viele Möglichkeiten: 1,5 und 2,5 mm2 bis zu 11 Verkabelungen; Lieferung von Schienen mit einer Länge von bis zu 6 m, was die Installationszeit erheblich beschleunigt; schnelle Plug-and-Play-Installation; Stromversorgung beliebiger Systemkomponenten aller Hersteller direkt aus Euroline-Kabelkanälen.
MASSE:
| INDEX | LÄNGE | BREITE | HÖHE |
| SWDSD[M][C]09… | 860mm | 80mm | 48mm |
| SWDSD[M][C]12… | 1145mm | 80mm | 48mm |
| SWDSD[M][C]14… | 1440mm | 80mm | 48mm |
| SWDSD[M][C]17… | 1720mm | 80mm | 48mm |
| SWDSD[M][C]20… | 2002mm | 80mm | 48mm |
| SWDSD[M][C]23… | 2290mm | 80mm | 48mm |
| SWDSD[M][C]28… | 2860mm | 80mm | 48mm |
| SWDSD[M][C]34… | 3435mm | 80mm | 48mm |
| SWDSD[M][C]40… | 4008mm | 80mm | 48mm |

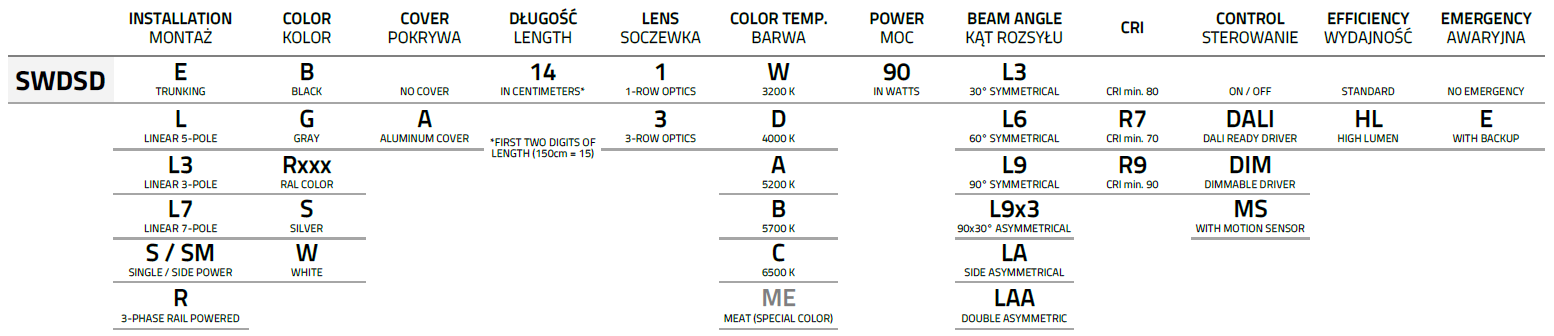

INDEXIERSYSTEM
