SWGA – LINEARLEUCHTE

_

PRODUKTMERKMALE:

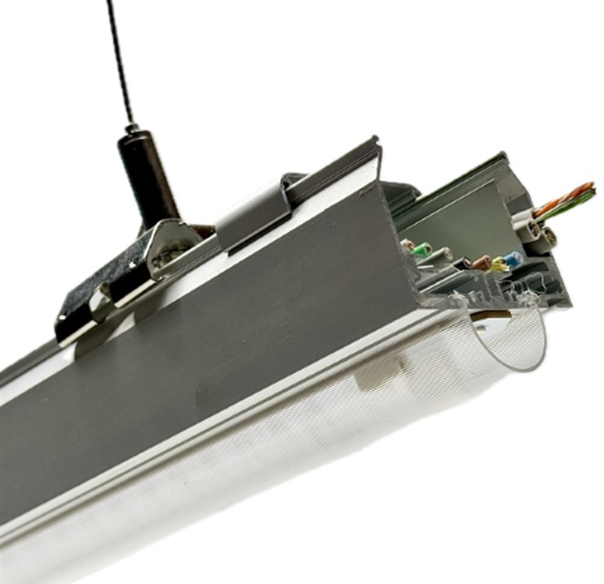

Integrierte lineare LED-Leuchte, vielseitig einsetzbar, aus Aluminium, mit halbrundem Diffu-sor mit breiter Lichtverteilung. Leuchte mit integrierter, unabhängiger Kabelrinne zur Montage an-derer Installationen als Beleuchtung, z. B. Telekommunikation, Steuerung oder Signal. Zur Instal-lation als durchgehende Schnellmontagelinie oder im Baukastensystem.

LEISTUNG 15 – 300 W*
SPANNUNG 220-240 V – 50/60 Hz
STROMVERSORGUNG OSRAM, PHILIPS, TRIDONIC *
MANAGEMENT EIN-AUS / DALI / DIMM
LEBENSDAUER L80/B10 50.000h – 100.000h*
GEHÄUSE Aluminuim
FARBE Silber / Schwarz / Weiß
INSTALLATION Einzeln / Linear / Tragschienen
IP-SCHUTZ IP 20 – IP 44
UMGEBUNGSTEMPERATUR -25° … +35° or -40° … +65°*

Herunterladen

_

* Parameter abhängig von der Leuchtenkonfiguration

** Detaillierte Leuchtenkarte nach Angabe der Konfiguration und Parameter verfügbar

***CE- und RoHS-Konformitätserklärung und Zertifikate, auf Anfrage erhältlich

**** IP über 20, nur nach Montage von Abdeckungen oder in einer Schiene

LEUCHTENDATEN:

LICHTFARBE 3200 / 4000 / 5200 / 5700 / 6500 / SP K*
STRAHLWINKEL 30°x90°/60°x90°/90°x100°/LA/LAA *
LICHTSTROM 2600 – 26000 lm*
CRI FAKTOR Ra >80 / Ra >90*
MACADAM-KONSISTENZ < 3 SDCM
UGR FAKTOR < 22 UGR

LICHTFARBE *:

LICHTVERTEILUNG:

SWD-3R-L30x90-Beam-Curves-150x150
6x9
90x100
SWD-1R-LA-Beam-Curves-150x150
SWD-1R-LAA-Beam-Curves-150x150

ÜBER EUROLINE

Eines der Schlüsselprodukte, die vollständig von Euroledlighting entwickelt, patentiert und hergestellt werden, ist ein integriertes lineares LED-System namens Euroline.

Das lineare Beleuchtungssystem Euroledlighting wird seit über 10 Jahren entwickelt, modifiziert und erweitert. Heute besteht das System aus mehreren Dutzend Elementen, darunter über 20 Arten von Profilen, Beschlägen, Schienen und Zubehör.

Tragschienen und Leuchten der Euroline-Familie bestehen vollständig aus Aluminium. Dieses System ist eine weltweit innovative Lösung – es ermöglicht eine sehr schnelle und werkzeuglose Montage von Leuchten und anderen Beleuchtungssystemkomponenten an der Tragschiene. Diese Lösung konkurriert mit allen bekannten Tragschienensystemen am Markt.

SYSTEMVORTEILE

  • Für die Installation des Euroline-Systems sind keine Werkzeuge erforderlich. einfach einstecken und loslegen!
  • Schnelle, einfache und intuitive Installationsmethode, die Zeit und Kosten erheblich reduziert
  • Systemverbinder, Buchsen und Stecker von WAGO
  • Lichteffizienz bis zu 180 lm/W (netto)
  • Anpassung der Leuchten an die Bedürfnisse des Kunden (vollständige Optimierung des Projekts)
  • Vollständiges Spektrum der Lichttemperatur, einschließlich spezieller, nicht standardmäßiger Farben
  • Vielfältige Installations- oder Stromversorgungsmöglichkeiten
  • Kontrolle & Management mittels ex. DALI-Protokoll
  • 3 Standardgehäusefarben (Silber, Weiß, Schwarz); Sonderfarben – auf Anfrage aus der RAL-Palette erhältlich
IMG_2181

EINZELNE INSTALLATIONEN

SWD-Leuchten können einzeln als Pendel- oder Anbauleuchte montiert werden. Die Parameter der Armaturen werden jeweils vollständig auf die Projektzwecke optimiert. Dies gilt für: Lichtstrom, Abstrahlwinkel, Farbtemperatur bzw. Farbwiedergabeindex, Management, UGR und sogar Gehäusefarben.

SWD-Single-200x200
SWD-Linear-200x200

DURCHGEHENDE LICHTLINIEN

SWD-Leuchten können zu Lichtbändern kombiniert werden. Es ist die Lösung, die am häufigsten in Gewerbeflächen eingesetzt wird. Unser Linearsystem ist die am schnellsten montierte Lösung auf dem Markt, vor allem aufgrund der Montagelösungen, Plug-and-Play, Systemgewicht (Aluminium) und Länge der Abschnitte (bis zu 4 m). Das Linearsystem zeichnet sich außerdem durch kostengünstige elektrische Steckverbinder bzw. Endkappen aus.

INSTALLATION DER TRÄGERSCHIENEN

Der Einbau von Beleuchtungskörpern und anderen Geräten in Tragschienen ist eine der grundlegenden und beliebtesten Montagemethoden an Lagerobjekten, Logistikstandorten, Produktionsstätten oder Gewerbeflächen. Das System bietet viele Möglichkeiten: 1,5 und 2,5 mm2 bis zu 11 Verkabelungen; Lieferung von Schienen mit einer Länge von bis zu 6 m, was die Installationszeit erheblich beschleunigt; schnelle Plug-and-Play-Installation; Stromversorgung beliebiger Systemkomponenten aller Hersteller direkt aus Euroline-Kabelkanälen.

SWD-Euroline-200x200

MASSE:

INDEX LÄNGE BREITE HÖHE
SWGA[M][C]06… 570mm 52mm 52mm
SWGA[M][C]12… 1132mm 52mm 52mm
SWGA[M][C]17… 1703mm 52mm 52mm
SWGA[M][C]22… 2265mm 52mm 52mm
SWGA[M][C]28… 2830mm 52mm 52mm
SWGA[M][C]34… 3395mm 52mm 52mm
SWGA[M][C]40… 3960mm 52mm 52mm
SWGA[M][C]45… 4525mm 52mm 52mm
SWGA[M][C]56… 5665mm 52mm 52mm

INDEXIERSYSTEM

EXTRAS
