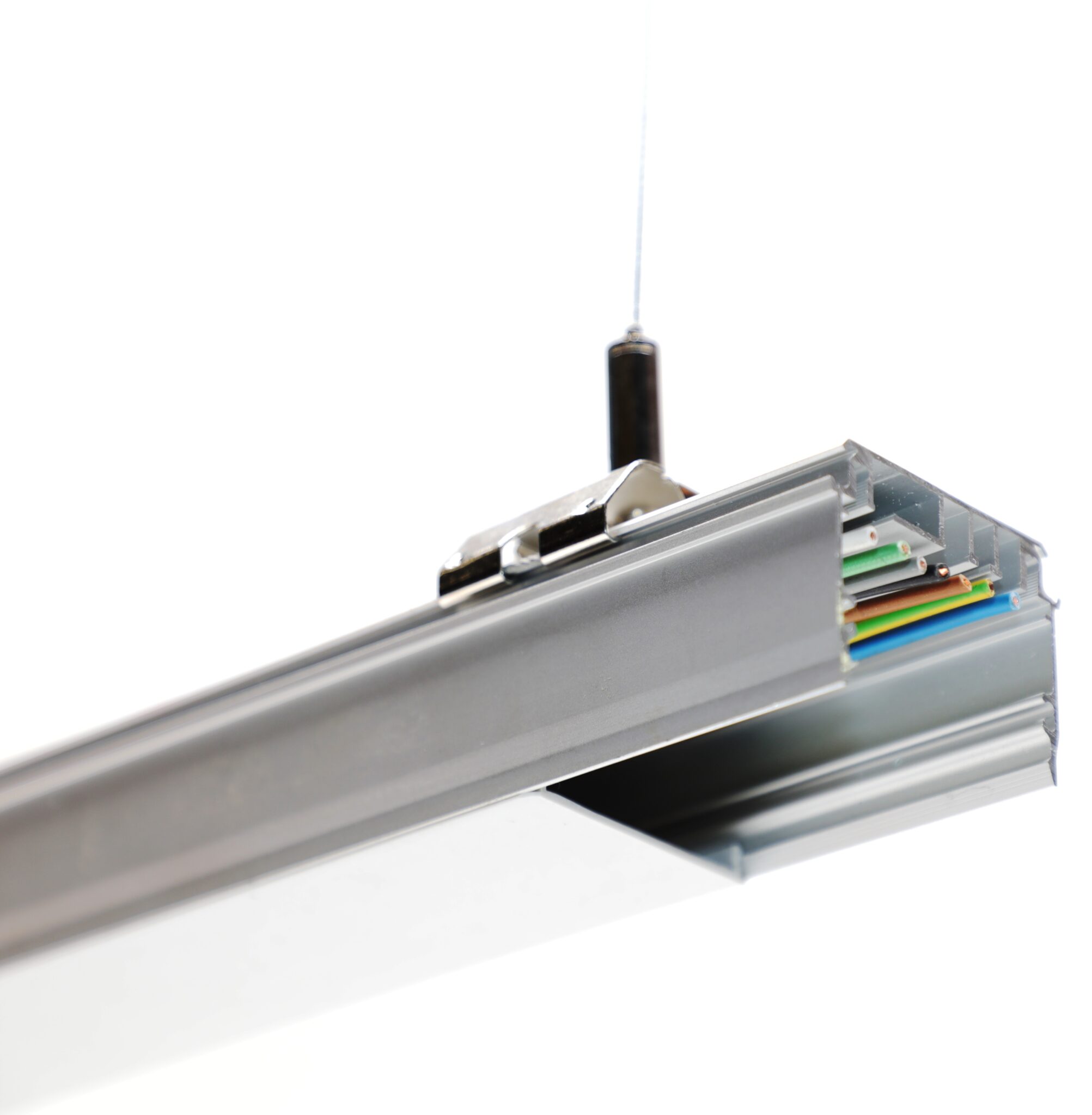

SWE – EUROLINE SCHIENENSYSTEM
PRODUKTMERKMALE:
Integriertes Schienensystem für schnelle und werkzeuglose Montage. Stromschiene mit der Möglichkeit, die Position jedes Elements der Leitung überall zu ändern. Hergestellt aus stranggepresstem Aluminium. Eine große Auswahl an kompatiblen Geräten und deren Parametern. Elektroinstallation bis 11 Leitungen. Länge der Tragschienen bis 6m. Inklusive Absturzsicherung. Für die Montage der Lichtlinien ist kein Werkzeug erforderlich, was den gesamten Montageprozess deutlich beschleunigt.
| VERDRAHTUNG | von bis zu 11 Drähten 1,5 und 2,5 mm2 (Standard 5×2,5+2×1,5 mm2) |
| GEHÄUSE | Aluminium |
| STECKER TYP | WAGO |
| INSTALLATION | Decke / abgehängt |
| FARBE | silber / schwarz / weiß |
| IP-GRADE | IP 20 bis IP 54* |
| TEMPERATUR | -40°C … +70°C |
*IP20 für Schieneneinheit ohne Abdeckkappe / IP44 für umschlossene Kabelkanäle mit Abdeckkappe
Herunterladen
* CE- und RoHS-Konformitätserklärung auf Anfrage erhältlich
ÜBER DAS EUROLINIA-SYSTEM
Der Einbau von Beleuchtungskörpern und anderen Geräten in Tragschienen ist eine der grundlegenden und beliebtesten Arten der Beleuchtungsinstallation in Lagerhallen, Logistikbereichen, Produktionshallen und Gewerbegebieten.
Das lineare Beleuchtungssystem Euroledlighting wird seit über 10 Jahren entwickelt, modifiziert und erweitert. Heute besteht das System aus mehreren Dutzend Elementen, darunter über 20 Arten von Befestigungsprofilen, Schienen und Zubehör.
Alle unsere Profile bestehen zu 100 % aus Aluminium, was nicht nur die thermischen Parameter der Leuchte verbessert, sondern auch die Effizienz und Lebensdauer der Leuchten verlängert, das Gewicht des Systems reduziert und die Lieferung längerer Elemente ermöglicht. Die meisten Systemelemente arbeiten zusammen und können per „Klick“-Methode verbunden werden. Es stehen drei Grundfarben für die Lackierung zur Verfügung: Silber und Schwarz (eloxiert) sowie Weiß (Pulverbeschichtung). Auf Wunsch fertigen wir auch andere Farben aus der RAL-Palette.
VORTEILE DES SYSTEMS
- Gehäuse aus 100 % Aluminium
- Verkabelungsstandards 1,5 mm und 2,5 mm bis zu 11 Drähte (Standard 5×2,5 + 2×1,5 mm2)
- Lieferung von Schienen bis 6m Länge; beschleunigt die Montagezeit erheblich
- Schnelle und werkzeuglose Installation (Plug and Play)
- Installation und Stromversorgung beliebiger Systemelemente beliebiger
- Hersteller direkt von den Tragschienen aus, ohne dass separate
- Installationen und Aufbauten erforderlich sind, z. B. Notbeleuchtung, Sensoren, Kameras, Lautsprecher usw.
- Elektrische Steckverbinder von WAGO
- Zusätzlicher Schutz gegen unbeabsichtigtes Trennen und Herunterfallen von Vorrichtungen und Zusatzgeräten (Stahlseil, mechanische Verriegelung)
- Eine große Auswahl an Montagezubehör
VERDRAHTUNGSSYSTEM:
| INDEX | LÄNGE | VERDRAHTUNG |
| SWE[C][L]/3×1,5 | 1,45 / 2,90 / 4,35 / 5,80 m | 3×1,5mm |
| SWE[C][L]/5×1,5 |
1,45 / 2,90 / 4,35 / 5,80 m
|
5×1,5mm
|
| SWE[C][L]/7×1,5 | 1,45 / 2,90 / 4,35 / 5,80 m | 7×1,5mm |
| SWE[C][L]/3×2,5 | 1,45 / 2,90 / 4,35 / 5,80 m | 3×2,5mm |
| SWE[C][L]/5×2,5 | 1,45 / 2,90 / 4,35 / 5,80 m | 5×2,5mm |
| SWE[C][L]/7×2,5 | 1,45 / 2,90 / 4,35 / 5,80 m | 7×2,5mm |
| SWE[C][L]/5×2,5+2×1,5 | 1,45 / 2,90 / 4,35 / 5,80 m | 5×2,5+2×1,5mm |
| SWE[C][L]/9×2.5 | 1,45 / 2,90 / 4,35 / 5,80 m | 9×2,5mm |
| SWE[C][L]/7×2.5+2×1,5 | 1,45 / 2,90 / 4,35 / 5,80 m | 7×2,5+2×1,5mm |
| SWE[C][L]/7×2,5+4×1,5 | 1,45 / 2,90 / 4,35 / 5,80 m | 7×2,5+4×2,5mm |
MASSE:
| INDEX | LÄNGE | BREITE | HÖHE |
| SWE[C]1.45/… | 1450mm | 80mm | 37mm |
| SWE[C]2,90/… | 2900mm | 80mm | 37mm |
| SWE[C]4.35/… | 4350mm | 80mm | 37mm |
| SWE[C]5,80/… | 5800mm | 80mm | 37mm |
