SWEK – SHIENENSYSTEM
PRODUKTMERKMALE:
Die Tragschiene mit zusätzlicher Kammer (Bus) ist eine Antwort auf die Bedürfnisse von Installationsunternehmen, die die Montagezeit verkürzen und die Kosten senken möchten, indem sie die Anzahl unnötiger Installationen für die Verlegung anderer elektrischer Kabel als der Beleuchtungsstromkreise reduzieren. Bei dieser Lösung sind die Sammelschienen für die Verteilung anderer Kabel vorbereitet, z.B. Schwachstromkabel, Stromversorgung, Rauchklappen, Maschinen, Computernetzwerke, Steuerungen, Brandschutz oder Beschallungsanlagen. SWEK ist die einzige Lösung dieser Art auf dem Markt, bei der die Geschwindigkeit und die Kosten der Montage im Vordergrund stehen.
| STROMVERSORGUNG | 220-240V – 50/60 Hz |
| GEHÄUSE | aluminium |
| ANSCHLUSSSYSTEM | WAGO |
| INSTALLATION | Oberfläche / hängend |
| FARBE | silber/schwarz/weiß |
| DICHTHEITSKLASSE | IP20 – IP 54 |
| BETRIEBSTEMPERATUR | -40°C … +80°C |
Herunterladen
* Deklaracja zgodności CE oraz RoHS dostępne na żądanie
ÜBER DAS EUROLINIA-SYSTEM
Der Einbau von Beleuchtungskörpern und anderen Geräten in Tragschienen ist eine der grundlegenden und beliebtesten Arten der Beleuchtungsinstallation in Lagerhallen, Logistikbereichen, Produktionshallen und Gewerbegebieten.
Das lineare Beleuchtungssystem Euroledlighting wird seit über 10 Jahren entwickelt, modifiziert und erweitert. Heute besteht das System aus mehreren Dutzend Elementen, darunter über 20 Arten von Befestigungsprofilen, Schienen und Zubehör.
Alle unsere Profile bestehen zu 100 % aus Aluminium, was nicht nur die thermischen Parameter der Leuchte verbessert, sondern auch die Effizienz und Lebensdauer der Leuchten verlängert, das Gewicht des Systems reduziert und die Lieferung längerer Elemente ermöglicht. Die meisten Systemelemente arbeiten zusammen und können per „Klick“-Methode verbunden werden. Es stehen drei Grundfarben für die Lackierung zur Verfügung: Silber und Schwarz (eloxiert) sowie Weiß (Pulverbeschichtung). Auf Wunsch fertigen wir auch andere Farben aus der RAL-Palette.
VORTEILE DES SYSTEMS
- Gehäuse aus 100 % Aluminium
- 1,5-mm- und 2,5-mm-Verkabelungsstandards bis zu 11 Drähte (Standard 7 x 2,5 mm2)
- Lieferung von Schienen bis 6m Länge; beschleunigt die Montagezeit erheblich
- Schnelle und werkzeuglose Installation (Plug and Play)
- Installation und Stromversorgung beliebiger Systemelemente beliebiger Hersteller direkt von den Tragschienen aus, ohne dass separate
- Installationen und Aufbauten erforderlich sind, z. B. Notbeleuchtung, Sensoren, Kameras, Lautsprecher usw.
- Elektrische Steckverbinder von WAGO
- Zusätzlicher Schutz gegen unbeabsichtigtes Herunterfallen der Rahmen (Stahlseil, mechanische Verriegelung)
- Eine große Auswahl an Montagezubehör
- Dichtungssystem, das den Schutzgrad IP54 gewährleistet
VERDRAHTUNGSSYSTEM:
| INDEX | LÄNGE | VERDRAHTUNG |
| SWEK[C][L]/3×1,5 | 1,45 / 2,90 / 4,35 / 5,80 m | 3×1,5mm |
| SWEK[C][L]/5×1,5 |
1,45 / 2,90 / 4,35 / 5,80 m
|
5×1,5mm
|
| SWEK[C][L]/7×1,5 | 1,45 / 2,90 / 4,35 / 5,80 m | 7×1,5mm |
| SWEK[C][L]/3×2,5 | 1,45 / 2,90 / 4,35 / 5,80 m | 3×2,5mm |
| SWEK[C][L]/5×2,5 | 1,45 / 2,90 / 4,35 / 5,80 m | 5×2,5mm |
| SWEK[C][L]/7×2,5 | 1,45 / 2,90 / 4,35 / 5,80 m | 7×2,5mm |
| SWEK[C][L]/5×2,5+2×1,5 | 1,45 / 2,90 / 4,35 / 5,80 m | 5×2,5+2×1,5mm |
| SWEK[C][L]/9×2,5 | 1,45 / 2,90 / 4,35 / 5,80 m | 9×2,5mm |
| SWEK[C][L]/7×2,5+2×1,5 | 1,45 / 2,90 / 4,35 / 5,80 m | 7×2,5+2x,5mm |
| SWEK[C][L]/7×2.5+4×1,5 | 1,45 / 2,90 / 4,35 / 5,80 m | 7×2,5+4×1,5mm |
MASSE::
| INDEX | DŁUGOŚĆ | SZEROKOŚĆ | WYSOKOŚĆ |
| SWEK[C]1,45/… | 1450mm | 55mm | 70mm |
| SWEK[C]2,90/… | 2900mm | 55mm | 70mm |
| SWEK[C]4,35/… | 4350mm | 55mm | 70mm |
| SWEK[C]5,80/… | 5800mm | 55mm | 70mm |

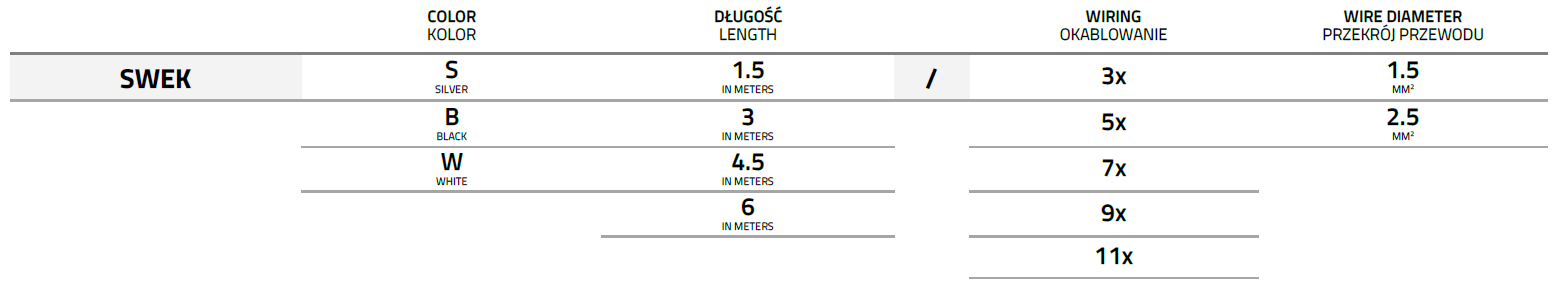

SYSTEM INDEKOSWANIA
